안녕하세요.
공동주택의 공용 오수배관과 변기 봉수파괴를 진단하는 ProPipe입니다.
이번 현장에서는 같은 배관 라인의 중간층 변기에서 물이 빠지는 봉수파괴가 발생했고, 최저층 변기에서는 물이 거칠게 튀어 오르는 증상이 함께 나타났습니다.
중간층에서는 물이 빠지고 저층에서는 물이 튀었지만, 두 증상은 서로 별개의 문제가 아니라 하나의 공용 오수배관에서 발생한 압력 변화와 배수 장애로 연결돼 있었습니다.
작업차량 ProPipe｜변기 봉수파괴 아파트
변기 봉수파괴란 무엇인가요?
변기 안에 일정하게 남아 있는 물을 봉수라고 합니다. 봉수는 오수관 내부의 공기와 실내 공간을 차단하는 물막이 역할을 합니다.
변기를 사용하지 않았는데도 물이 줄어들거나, 다른 세대에서 변기를 사용할 때 봉수가 흔들리며 빠져나간다면 공용 오수배관의 압력 변화를 확인해야 합니다.

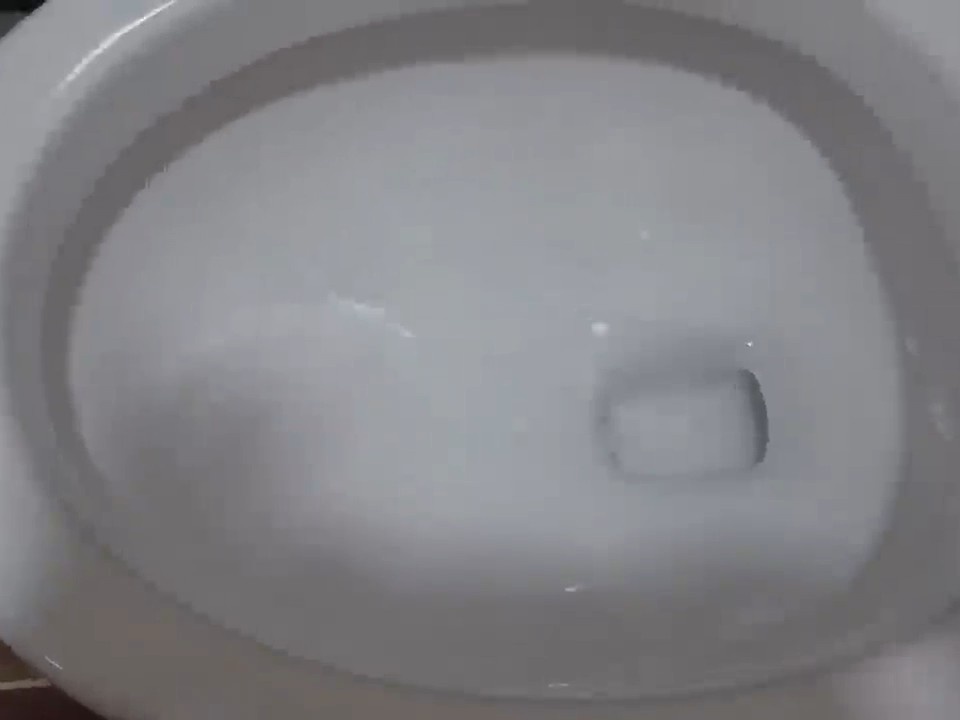

중간층 화장실 변기｜물이 줄어든 중간층 변기
왜 중간층에서는 변기 물이 빠질까요?
아파트의 여러 세대에서 배출되는 오수는 공용 오수 입상관을 따라 내려갑니다. 이때 오수뿐만 아니라 배관 내부의 공기도 함께 이동합니다.
통기관을 통한 공기 공급이 부족하거나 입상관 내부에 오물이 쌓여 공기와 오수가 지나는 공간이 좁아지면, 일부 구간에서 순간적인 음압이 발생할 수 있습니다.
이 음압은 변기의 봉수를 배관 안쪽으로 끌어당깁니다. 그 결과 위층에서 변기를 사용할 때마다 중간층 변기의 물이 줄어드는 봉수파괴가 반복될 수 있습니다.
공용 오수 입상관의 공기 흐름이 원활하지 않으면, 다른 세대의 배수만으로도 변기 봉수가 빠질 수 있습니다.
유도사이펀 현상｜위층 변기 사용 후 낮아진 봉수 상태
왜 최저층에서는 물이 튈까요?
입상관을 따라 내려온 오수와 공기는 건물 하부의 오수 횡주관으로 이동합니다.
입상관 하부나 횡주관에 오물과 슬러지가 쌓여 있거나 배수 경사가 원활하지 않으면, 빠르게 내려온 오수와 공기가 즉시 빠져나가지 못할 수 있습니다.
이때 하부 배관에 형성된 양압이 최저층 변기의 봉수를 아래에서 밀어 올리면서 물튀김이나 역류와 비슷한 움직임이 나타납니다.
같은 공용 오수배관에서도 중간층에는 음압이, 최저층에는 양압이 작용해 서로 다른 변기 증상이 동시에 나타날 수 있습니다.
횡주관 압력의 변화｜최저층 변기 물튀김 상태
어떤 문제를 함께 의심해야 할까요?
이처럼 물빠짐과 물튀김이 같은 배관 라인에서 함께 발생하면 변기 자체만 점검해서는 원인을 찾기 어렵습니다.
옥상 신정통기관의 통기 상태, 공용 오수 입상관 내부 오염, 수평 전환부와 오프셋 구간, 입상관 하부와 보조 횡주관, 횡주관 내부의 오물과 배수 경사, 입상관과 횡주관이 만나는 연결 지점을 함께 확인해야 합니다.
오프셋은 수직으로 내려오던 입상관이 건물 구조물을 피하기 위해 수평 또는 사선 방향으로 이동하는 구간입니다.
이 구간에 오물이 쌓이거나 배관 연결 상태가 원활하지 않으면 배수 흐름과 압력 변화에 영향을 줄 수 있습니다.
다만 외부에서 증상만 보고 특정 구조를 원인으로 단정해서는 안 됩니다.
배관 내시경 검사와 실제 배수 테스트를 통해 오염 상태와 배관 구조를 먼저 확인해야 합니다.

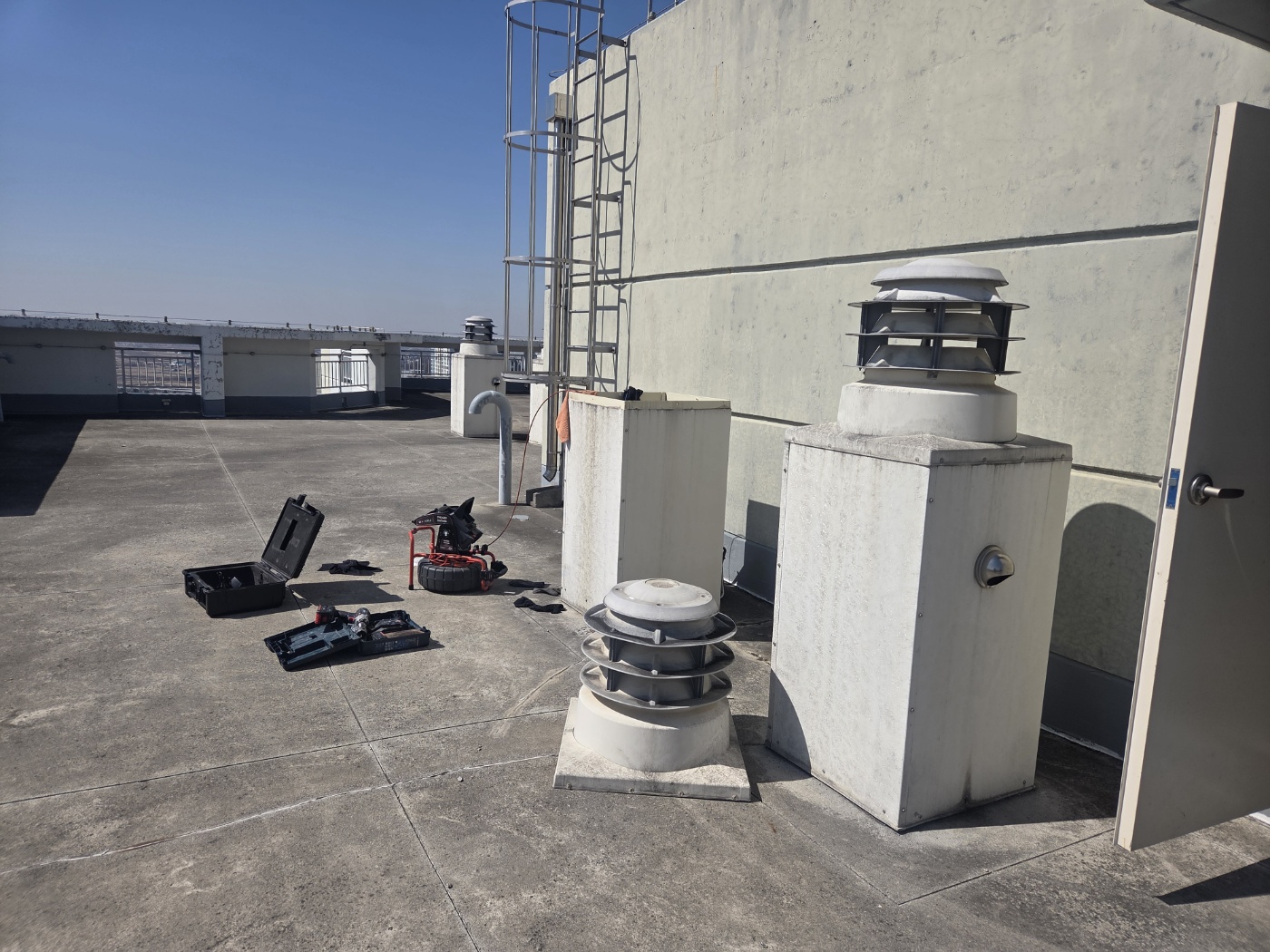

라인별 세대별 각각의 통기관｜옥상 신정통기관 확인
정확한 선정 필요｜문제 세대와 연결된 오수 통기관 선별
왜 옥상부터 검사할까요?
신정통기관은 공용 오수 입상관과 연결돼 배관 내부의 공기와 압력을 조절합니다.
따라서 봉수파괴가 반복되면 문제가 발생한 세대와 연결된 통기관을 찾아 통기구 막힘 여부와 공용 오수 입상관 내부 상태를 먼저 검사하는 것이 기본 순서입니다.
하지만 통기관 외부가 깨끗하다고 해서 입상관 전체가 정상이라는 뜻은 아닙니다.
옥상의 수평 배관, 수직 입상관, 하부 횡주관까지 연결해서 확인해야 물 빠짐과 물튀김의 원인을 구분할 수 있습니다.

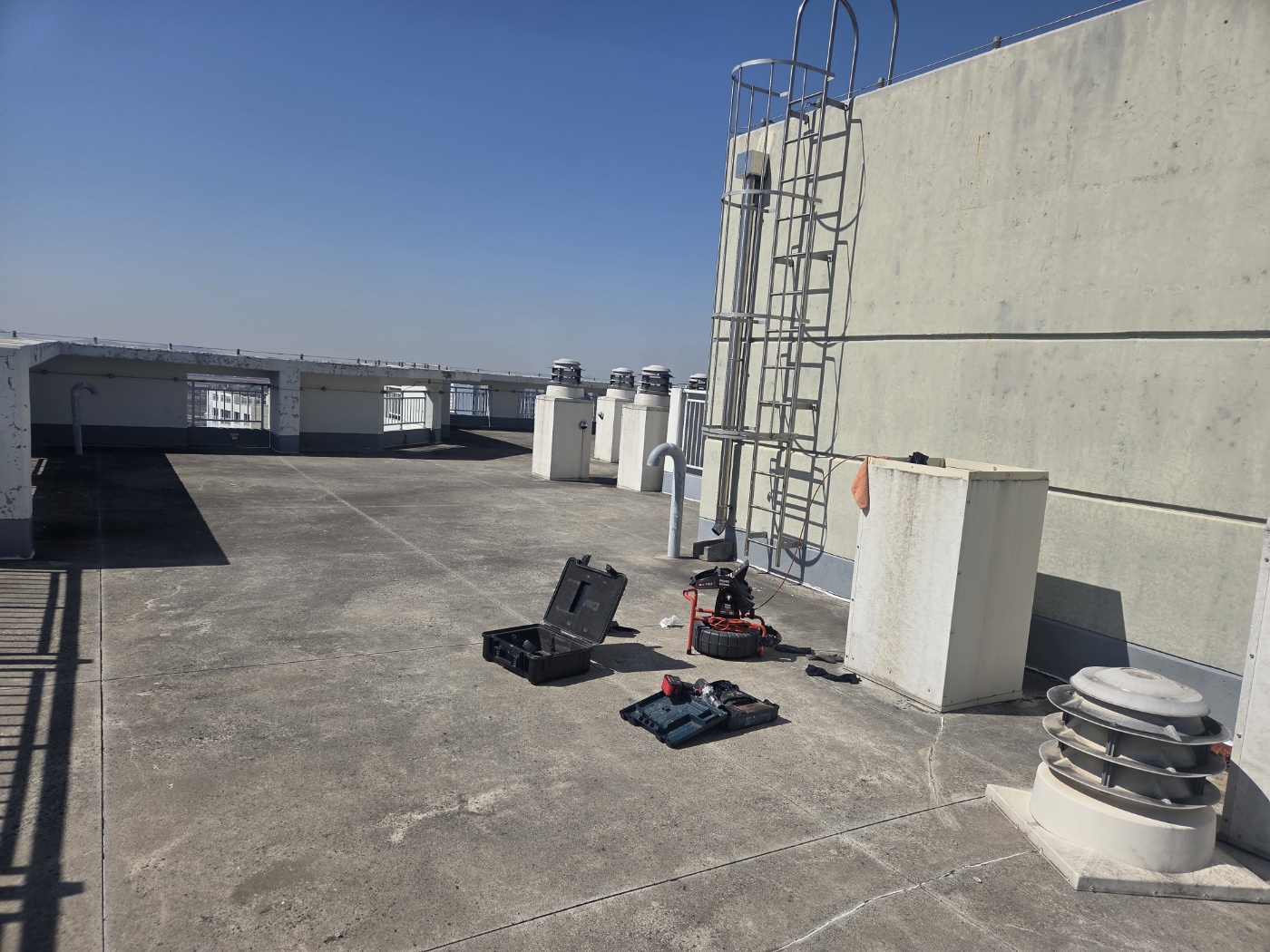

배관검사 준비｜신정통기관을 통한 배관 내시경 준비
1부 핵심 정리
이번 현장에서는 중간층에서 다른 세대의 배수 시 변기 봉수가 빠졌고, 최저층에서는 같은 상황에서 변기 물이 튀어 올랐습니다.
두 증상은 같은 공용 오수배관 라인에서 발생했기 때문에 통기관, 입상관, 횡주관을 하나의 배관 흐름으로 검사해야 했습니다.
즉, 중간층의 변기 물빠짐과 최저층의 물튀김은 서로 다른 증상이지만, 공용 오수 입상관과 횡주관의 오염, 통기 상태, 배관 구조가 함께 영향을 미친 복합적인 배관 문제로 판단하고 접근해야 합니다.
다음 글｜2부
신정통기관과 공용 오수 입상관에서 무엇이 확인됐을까요?
2부에서는 실제 작업 순서에 따라 문제 라인의 신정통기관 선별, 옥상 수평 배관 내시경 검사, 공용 오수 입상관 내부 오염 확인, 배관 내시경과 고압세척 동시 작업, 세척 후 입상관 재검사 과정을 정리하겠습니다.
다음글→아파트 변기 봉수파괴는 왜 옥상부터 검사할까요?
