변기 봉수파괴는 왜 횡주관과 배관 구조까지 확인해야 할까요? (3/3)

ProPipe 기술자료 ③부 (완결)

1부에서는 같은 공용 오수배관에서 중간층은 변기 물 빠짐, 최저층은 물튀김이 동시에 발생할 수 있는 원리를 살펴봤습니다.



2부에서는 옥상 신정통기관을 시작으로 공용 오수 입상관을 검사하고, 배관 내시경과 고압세척을 통해 오염 상태를 확인하는 과정을 소개했습니다.



하지만 실제 현장에서는 입상관만 깨끗하게 세척했다고 해서 바로 작업을 종료하지 않습니다.



이번 글에서는 왜 횡주관과 배관 구조까지 확인해야 하는지, 그리고 반복되는 봉수파괴를 진단할 때 무엇을 중요하게 살펴보는지 정리해 보겠습니다.

---

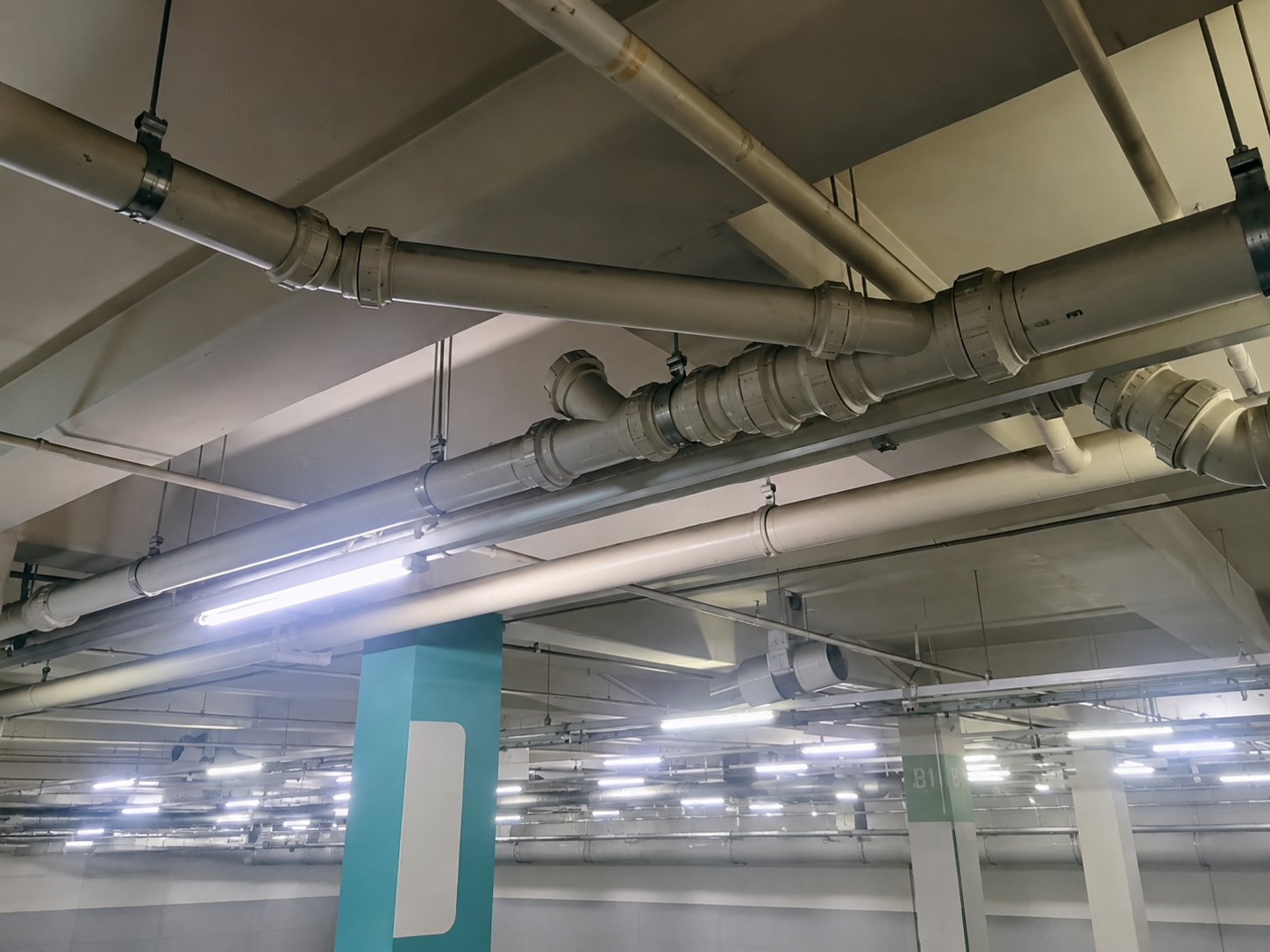

📷 대표사진｜지하 보조 횡주관 배관내시경

입상관이 깨끗해져도 진단은 끝나지 않습니다.

공용 오수 입상관을 세척한 뒤에는 배관 내시경으로 내부 상태를 다시 확인했습니다.

오염은 제거되었지만, 이번 현장은 중간층의 봉수파괴와 최저층의 물튀김이 함께 발생했던 사례였습니다.



따라서 입상관만 확인하고 작업을 마무리하면 중요한 원인을 놓칠 수 있습니다.



공용 오수 입상관을 따라 내려온 오수는 결국 지하의 보조 횡주관과 주 횡주관으로 연결됩니다.

이 구간에 오물이 쌓여 있거나 배수 흐름이 원활하지 않다면, 압력 변화가 반복되면서 같은 증상이 다시 나타날 가능성이 있습니다.

---

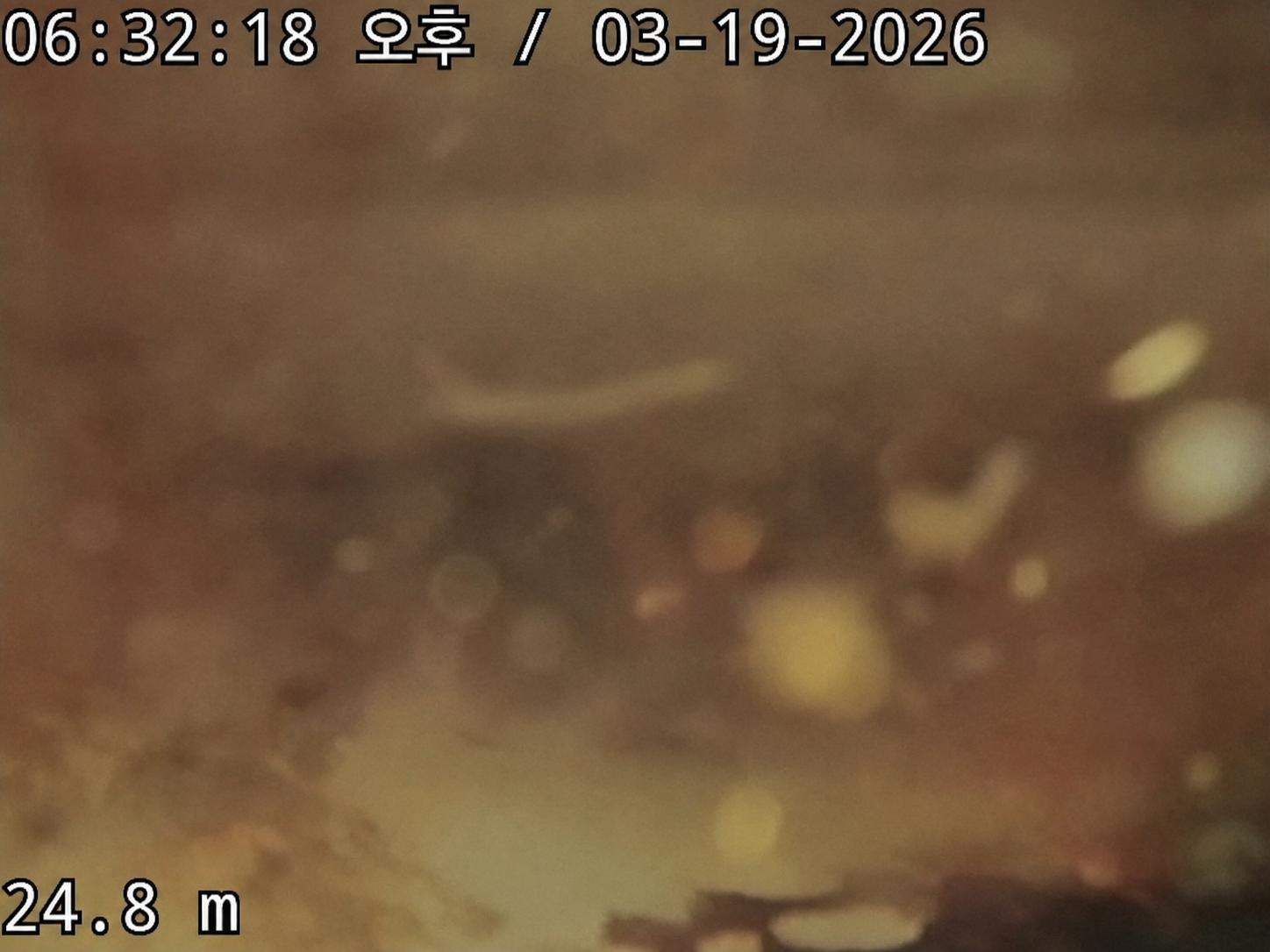

고압세척과 내시경 검사｜보조 횡주관 내시경 검사

보조 횡주관은 왜 중요한 구간일까요?

보조 횡주관은 여러 세대에서 내려온 오수가 처음 합류하는 배관입니다.



이번 현장에서도 배관 내시경을 통해 내부를 확인한 결과, 일부 구간에서 슬러지와 오물이 쌓여 있는 상태를 확인했습니다.



오수의 흐름이 원활하지 않으면 배관 내부의 공기 이동에도 영향을 줄 수 있으며, 입상관 하부에서 발생하는 압력 변화가 최저층까지 전달될 수 있습니다.

그래서 봉수파괴를 진단할 때는 입상관과 횡주관을 하나의 배관 시스템으로 함께 확인하는 것이 중요합니다.

---

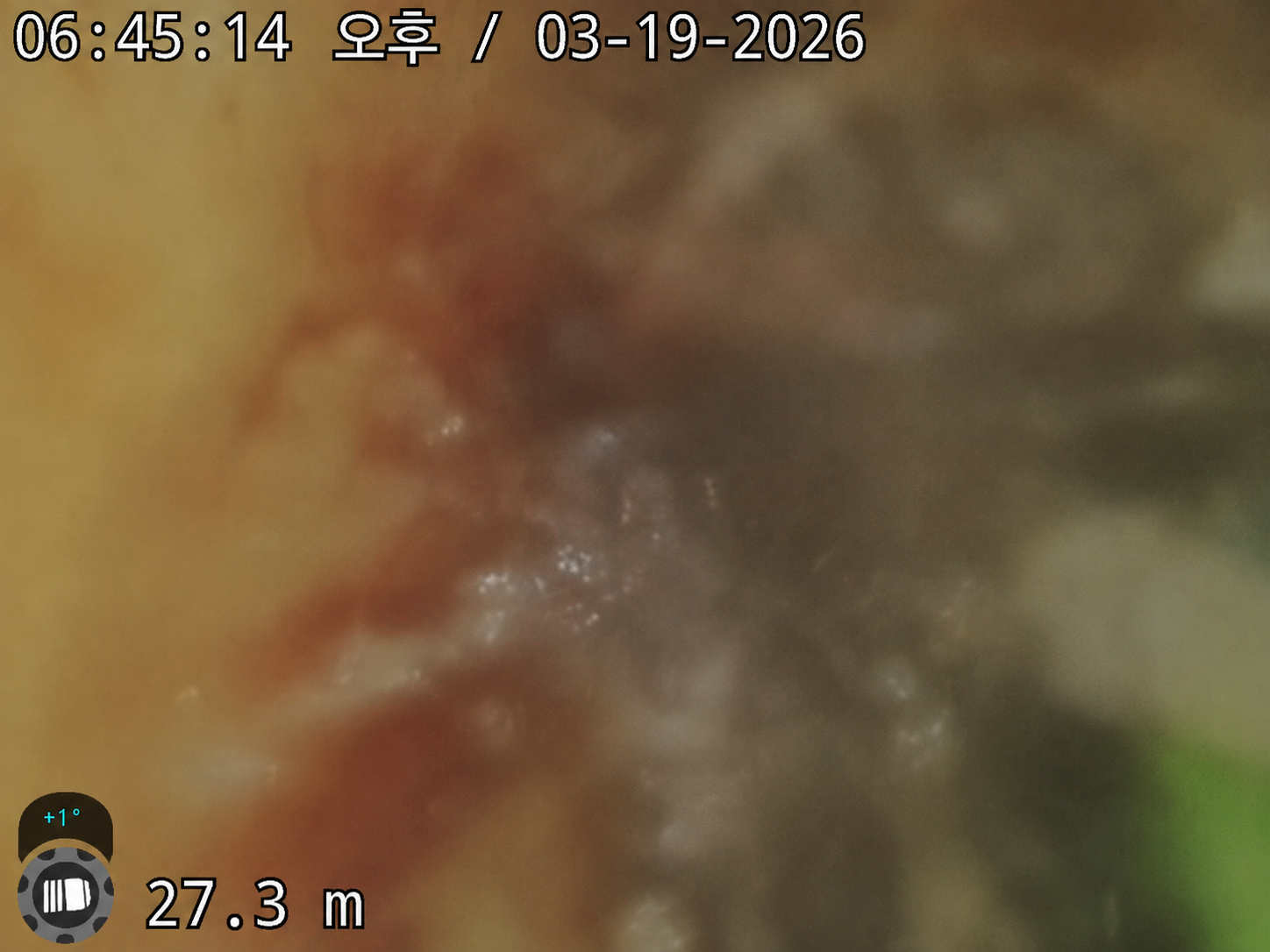

저층 변기 물 튀김 원인｜횡주관 내부 오염 상태

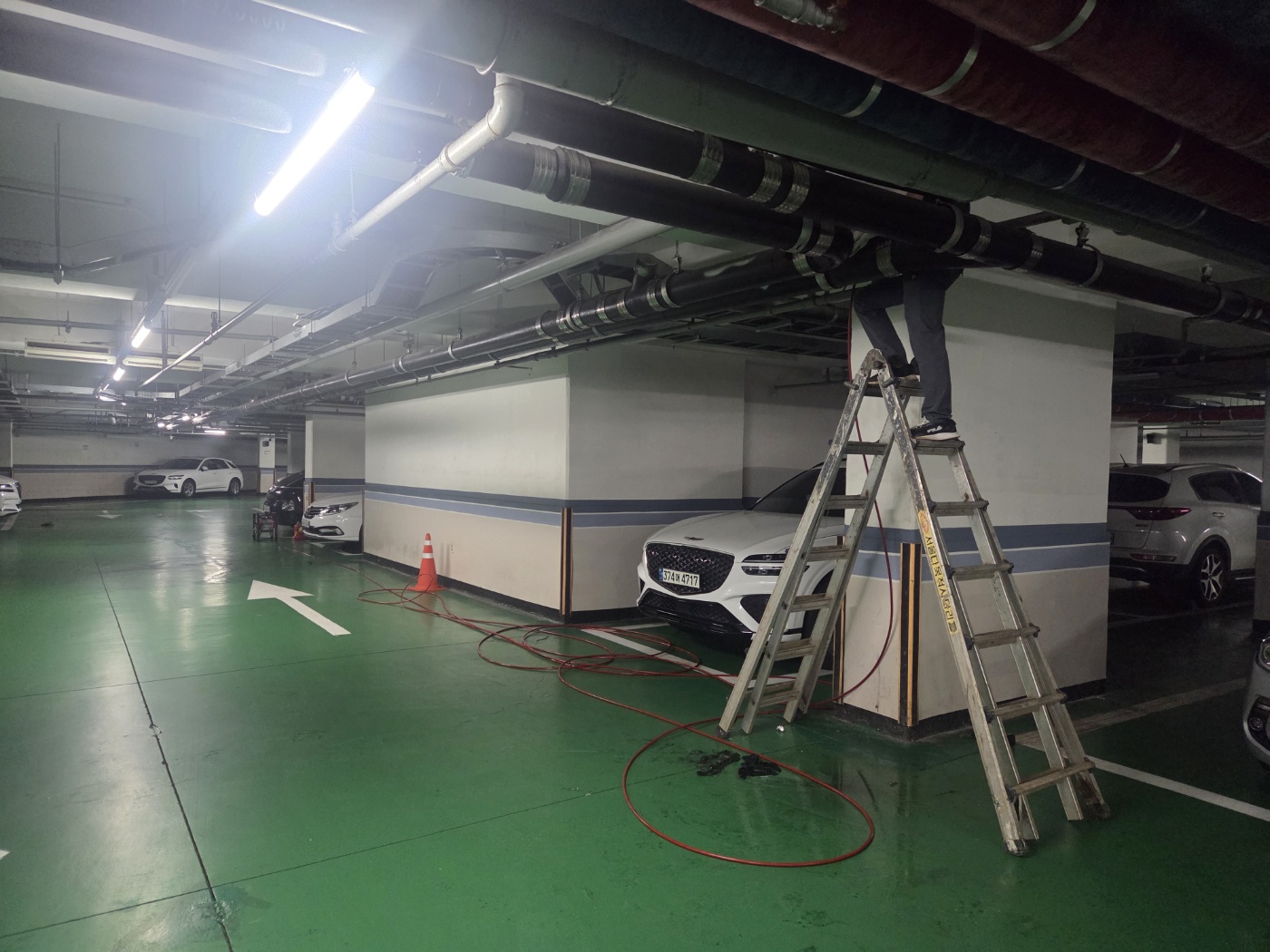

공용 횡주관 오물 제거｜횡주관 고압세척

세척보다 중요한 것은 확인입니다.

횡주관은 고압세척만으로 작업을 끝내지 않았습니다.

세척을 진행하는 동안에도 배관 내시경으로 내부를 반복 확인하며 오물이 제대로 제거되고 있는지 점검했습니다.



작업 후에도 다시 배관 내부를 확인해 남아 있는 오염은 없는지, 배수 공간은 충분히 확보됐는지 확인했습니다.



배관 작업은 장비를 사용하는 과정보다, 작업 전과 작업 후를 비교하며 확인하는 과정이 더 중요합니다.

---

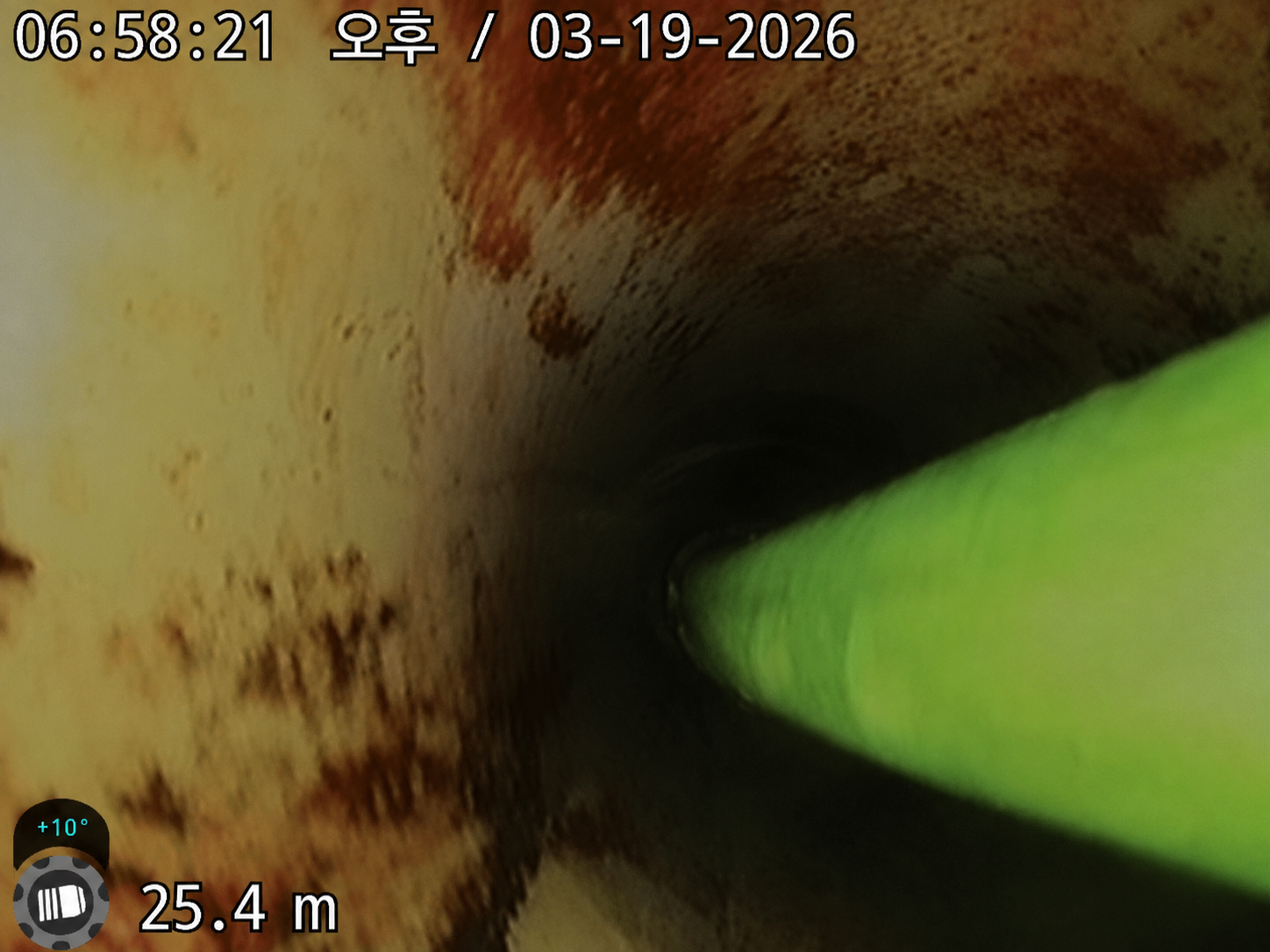

공용 배관 세척 후｜세척 후 횡주관 내부

관로탐지는 왜 함께 진행할까요?

이번 현장에서는 관로탐지도 함께 진행했습니다.

관로탐지는 단순히 배관 위치를 찾는 작업이 아닙니다.



입상관과 횡주관이 어디에서 연결되는지, 배관이 어떤 방향으로 진행되는지, 향후 구조적인 점검이나 보수가 필요한 경우를 대비해 배관 정보를 확인하고 기록하는 과정입니다.



모든 봉수파괴가 구조적인 문제 때문에 발생하는 것은 아닙니다.

하지만 배관이 깨끗한데도 같은 증상이 반복된다면 배관 구조나 배수 흐름까지 함께 검토해야 합니다.

이런 이유로 필요한 현장에서는 관로탐지를 함께 진행합니다.

---

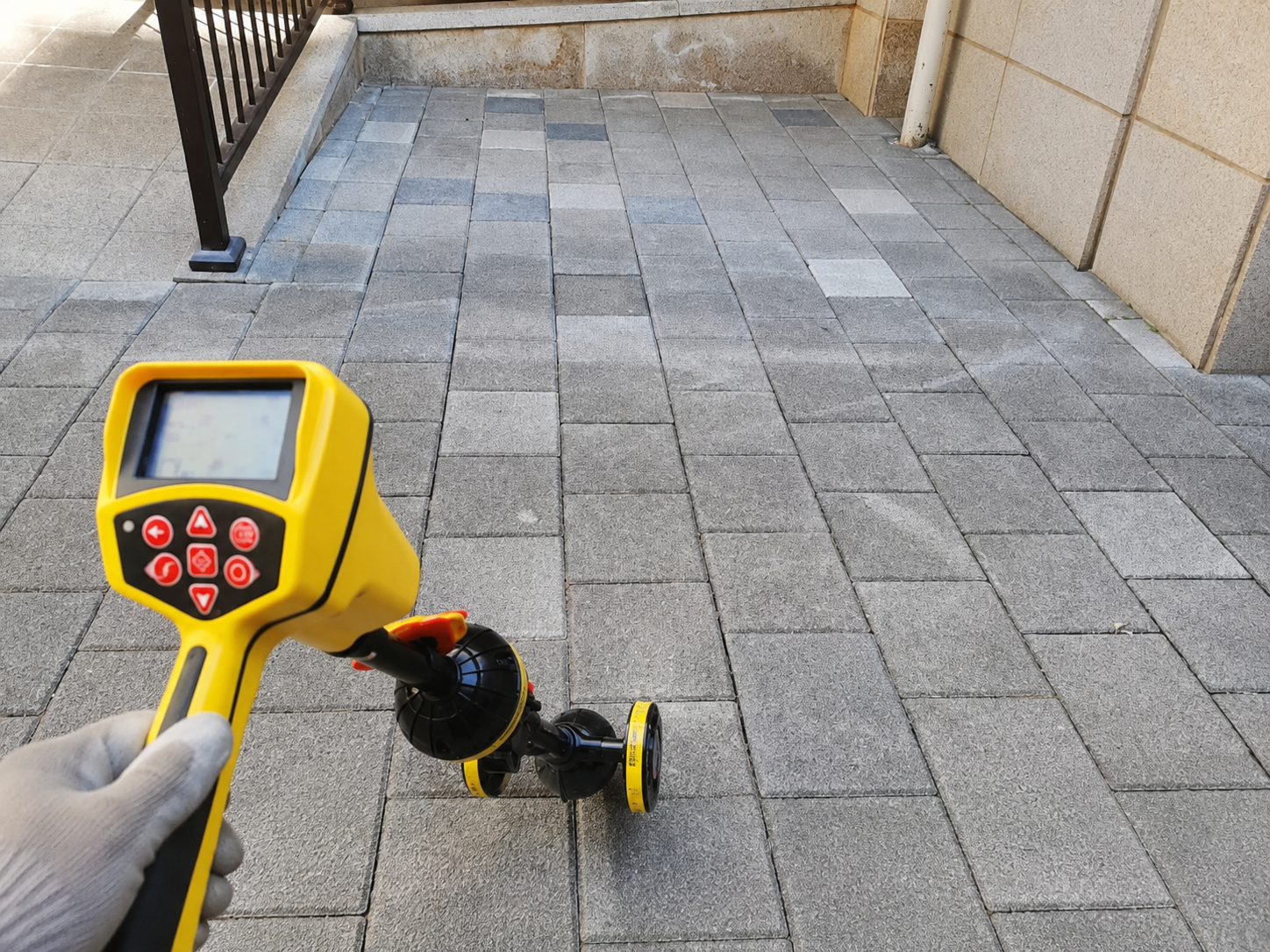

로비 층 외부에서｜관로탐지 작업



공용 오수관 매립부의 위치｜배관 진행 방향 확인

마지막은 반드시 다시 테스트합니다.

입상관과 횡주관 점검을 모두 마친 뒤에는 문제가 발생했던 세대에서 다시 테스트를 진행했습니다.



중간층에서는 다른 세대의 변기 사용 시 봉수 높이가 유지되는지 확인했고, 최저층에서는 물튀김이 다시 발생하는지 확인했습니다.



마지막으로 옥상 신정통기관을 통해 공용 오수 입상관 내부를 한 번 더 점검하며 전체 작업을 마무리했습니다.

현장에서 가장 중요한 것은 '작업을 했다'가 아니라 '문제가 해결됐는지 확인했다'는 과정입니다.

---

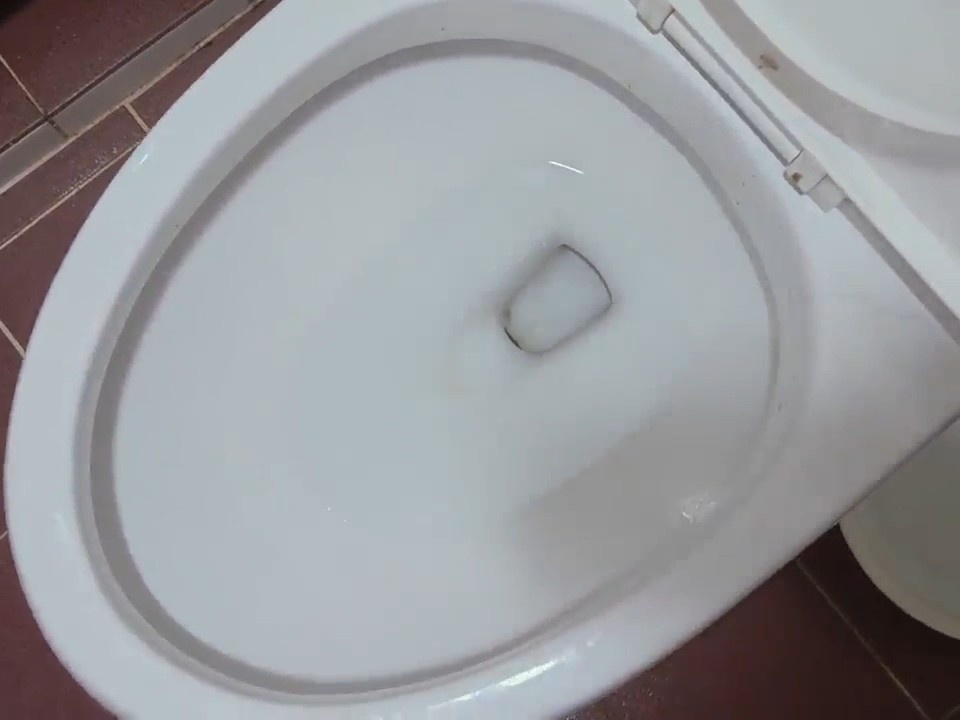

위층 사용으로 물이 빠지던 변기｜중간층 봉수 확인 - 정상

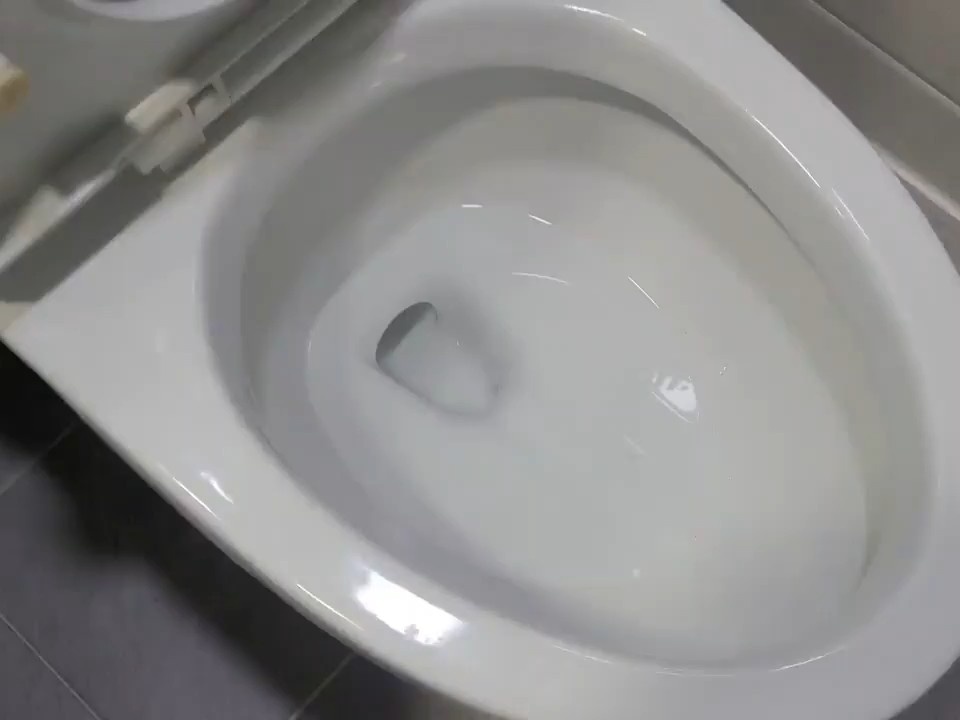

물이 튀어오르던 저층｜최저층 변기 테스트

이번 현장에서 확인한 점

이번 사례를 통해 확인한 내용은 다음과 같습니다.

• 중간층의 변기 물 빠짐과 최저층의 물튀김은 하나의 공용 오수배관에서 함께 나타날 수 있습니다.
• 통기관만 확인해서는 원인을 모두 판단하기 어렵습니다.
• 공용 오수 입상관과 보조 횡주관은 하나의 흐름으로 진단해야 합니다.
• 배관 내시경은 작업 전·중·후 모두 확인하는 것이 중요합니다.
• 반복되는 봉수파괴는 배관 구조까지 함께 검토해야 하는 경우도 있습니다.

---

자주 묻는 질문(Q&A)

Q. 공용 오수 입상관만 세척하면 봉수파괴가 해결되나요?

입상관 오염이 원인이라면 증상이 개선될 수 있습니다. 하지만 횡주관이나 통기 상태, 배관 구조가 함께 영향을 주는 경우도 있어 연결된 구간까지 함께 확인하는 것이 좋습니다.

Q. 통기관이 깨끗하면 정상이라고 볼 수 있나요?

아닙니다. 통기관 외부가 깨끗해 보여도 수평 통기관이나 입상관 내부에는 오물이 쌓여 있을 수 있습니다. 배관 내시경 검사를 통해 내부 상태를 확인하는 것이 중요합니다.

Q. 관로탐지는 언제 필요한가요?

배관 구조를 확인해야 하거나 같은 문제가 반복되는 현장에서는 관로탐지가 원인 분석과 향후 유지관리에 도움이 될 수 있습니다.

Q. 통기밸브(AAV)를 설치하면 모두 해결되나요?

통기밸브는 일부 환경에서 도움이 될 수 있지만, 공용 오수배관의 근본 원인을 대신 해결하는 장치는 아닙니다. 먼저 공용 배관 상태를 확인한 뒤 필요한 경우 보조적으로 검토하는 것이 바람직합니다.

---

마무리

변기 봉수파괴는 하나의 원인으로 설명하기 어려운 경우가 많습니다.



통기관, 공용 오수 입상관, 보조 횡주관, 배관 구조는 서로 연결되어 있으며, 어느 한 구간만 확인해서는 정확한 원인을 판단하기 어렵습니다.



ProPipe는 증상만 보고 작업을 시작하지 않습니다.

배관 내시경으로 내부를 확인하고, 필요한 경우 고압세척과 관로탐지를 함께 진행하며, 작업 후에는 다시 테스트를 통해 결과를 확인합니다.



배관은 눈에 보이지 않지만, 원인은 반드시 확인할 수 있습니다.

정확한 진단이 반복되는 봉수파괴를 해결하는 첫 번째 단계입니다.
